| 品牌： 日本TIO | 材质：铸铁 | 型号：SGX-15NC SGX-20NC SGX-25NC |
| 连接形式：法兰 | 适用介质：液化气 | 3C阀门类别：工业 |
| 结构形式：薄膜式 | 工作温度：常温 | 标准：日标 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：阀体 |
| 形态：隔膜式 | 类型(通道位置)：二通式 | 规格：SGX-15NC SGX-20NC SGX-25NC |

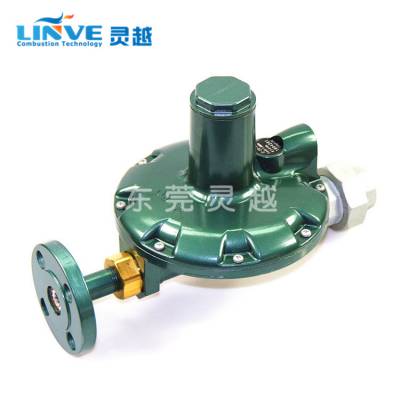

SGX整压阀 日本*** 耐高温焦炉气稳压阀
此类整压阀是即使在低压差的情况下也能驱动的，小型大流量整压阀。可适用于家庭，餐饮事业的厨房设备，工业燃烧器等其它特殊压力的燃气设备。
功能的变更
按用途选择整压阀的种类
1） 高性能特殊整压阀
可抑制因电磁阀作动等引起的流量急剧变化而造成的二次压力变动，为高应答性高性能调压器
2） 耐高温焦炉气的特殊整压阀
可使用于对铝合金有腐蚀的焦炉气（COG）等气体或高温气体的场合。
■功能的变更
按用途来选择整压阀种类。
■高应答性的特殊整压阀
可抑制因电磁阀作动等引起的流量急剧变化而造成的2次压力变动，为高应答性高性能调压器。
■耐高温焦炉气的特殊整压阀COG
可使用于对于铜合金有腐蚀的焦炉气（cog）等气体或高温气体的场合。
型号 | 记号 | SGX-10A | SGX-15 | SGX-20 | SGX-25 | SGX-40 | SGX-50 |
闭塞功能有 | ○ | ○ | ○ | ○ | ○ | ||
闭塞功能无 | A | ○ | ○ | ○ | ○ | ○ | ○ |
高应答性 | Q | ○ | ○ | ○ | ○ | ○ | |
调压手轮 | H | × | ○ | ○ | ○ | × | × |
耐COG高温 | C | × | ○ | ○ | ○ | ○ | ○ |
型号: SGX-10A
入口压力：0.5-10KPA
出口压力:0.25-3KPA
进出口连接:RC3/8
型号: SGX-15N SGX-20N SGX-25N SGX-40 SGX-50
入口压力：1-30KPA
出口压力:0.5-20KPA
进出口连接:RC1/2 RC3/4 RC1 RC1 1/2 RC2
型号 | 进出口连接 | 进口压力 | 尺寸（mm） | 流量Nm3/h（Air） | ||||||||||
SGX-10ZA | Rc3/8 | 0.5~10.0kpa | -0.05~+0.05 | 66 | 3.4 | |||||||||
SGX-15NZ | Rc1/2 | 1.0~10.0kpa | 85 | 6 | ||||||||||
SGX-20NZ | Rc3/4 | 112 | 12 | |||||||||||
SGX-25NZ | Rc1 | 140 | 22 | |||||||||||
SGX-40Z | Rc1 1/2 | 180 | 66 | |||||||||||
SGX-50Z | Rc2 | 220 | 96 | |||||||||||
SGX-24AZ | Rc1 | 5.8~35.0kpa | -0.2~+0.2kpa | 140 | 30 | |||||||||
SGX-32BZ | Rc1 1/2 | 212 | 100 | |||||||||||
SGX-36AZ | Rc2 | 260 | 150 | |||||||||||
型号 | 容量系数（K） | P1-P2 (kpa） | ||||||||||||
0.5 | 1.0 | 2.0 | 3.0 | 5.5 | 10.0 | |||||||||
SGX-10ZA | 0.33 | 2.4 | 3 | 5 | 6 | 7 | 11 | |||||||
SGX-15NZ | 0.60 | 4 | 6 | 9 | 11 | 14 | 19 | |||||||
SGX-20NZ | 1.20 | 9 | 12 | 17 | 21 | 27 | 39 | |||||||
SGX-25NZ | 2.20 | 16 | 22 | 32 | 39 | 50 | 71 | |||||||
SGX-40Z | 5.80 | 41 | 58 | 83 | 102 | 131 | 186 | |||||||
SGX-50Z | 9.40 | 68 | 96 | 135 | 165 | 214 | 302 | |||||||
